Popis

Tento výstupní modul je určen výhradně pro regulátor ATS-C120 (případně starší model regulátoru ATS-C1532).

Může se napájet ze stejného zdroje jako regulátor. Na ovládací sběrnici je možné zapojit více těchto modulů a výstupy adresovat.

Délka sběrnice se nedoporučuje větší než max. 1 metr!

Charakteristika

Tento výstupní modul je určen výhradně pro regulátor ATS-C120 (případně starší model regulátoru ATS-C1532).

Může se napájet ze stejného zdroje jako regulátor. Na ovládací sběrnici je možné zapojit více těchto modulů a výstupy adresovat.

Délka sběrnice se nedoporučuje větší než max. 1 metr!

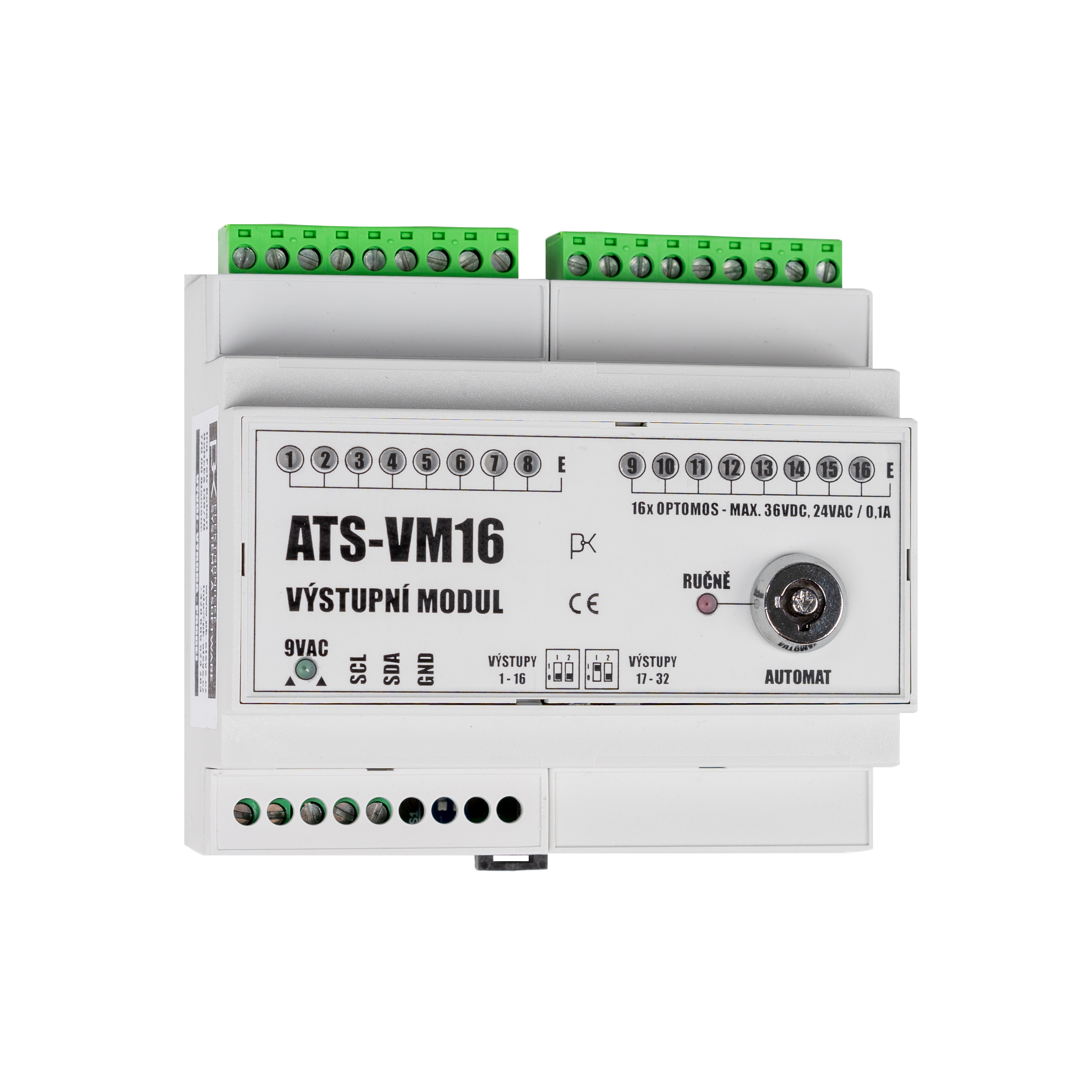

Výstup (1 až 16) je galvanicky (optočlen) oddělen od ovládací sběrnice a napájecího zdroje. Výstup má charakter NPN tranzistoru s otevřeným kolektorem. Emitory všech tranzistorů jsou propojeny se svorkou "E" na kterou se připojí záporný potenciál vnějšího DC zdroje (12 až 24 V). Kladný pól zdroje se propojí s cívkou relé. Druhý vývod cívky bude zapojen na svorku výstupu 1 až 16.
