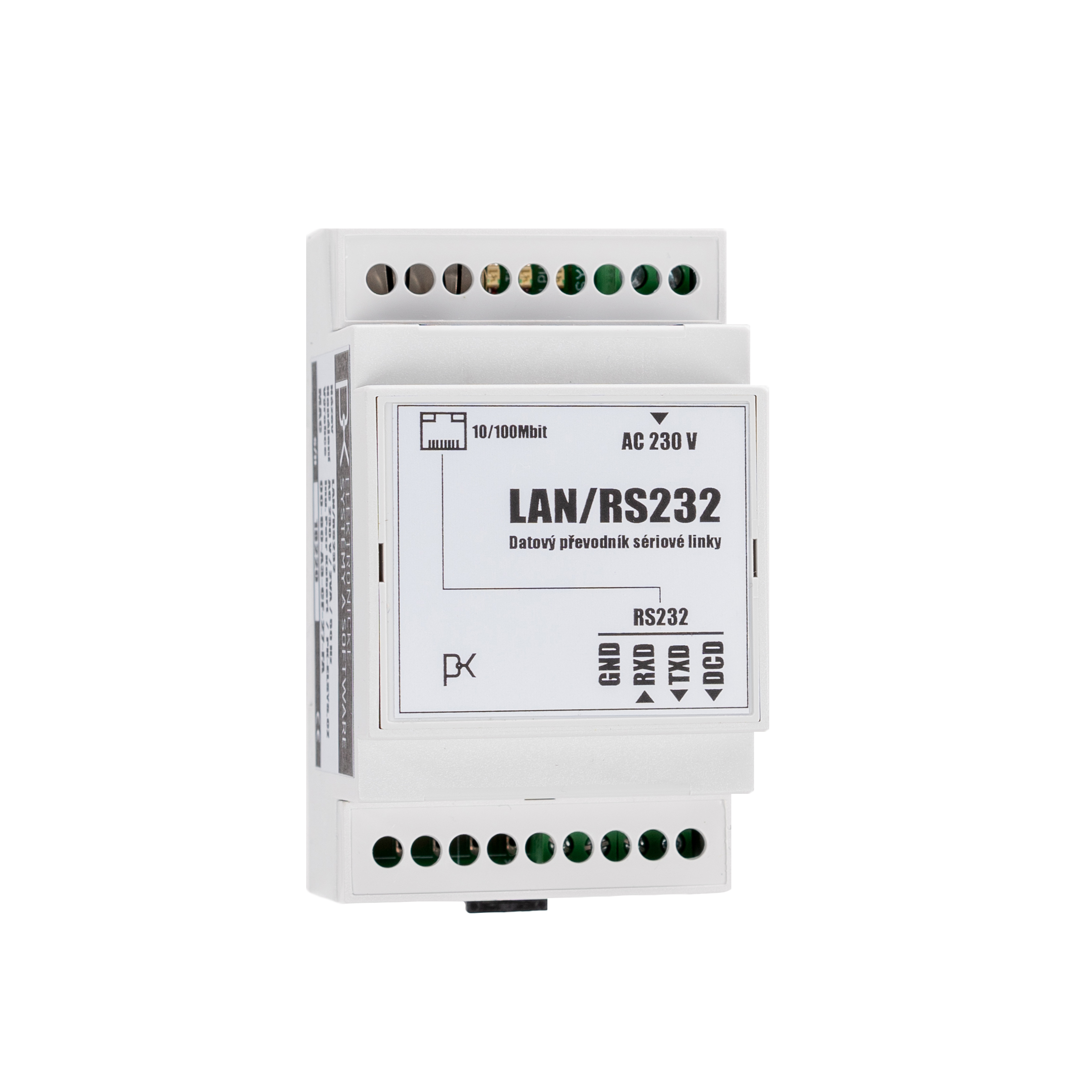

LAN-RS232

Popis

  • RS232 (RXD, TXD, DCD)
  • ETHERNET 10/100
  • Napájení AC 230 V / 2 VA

Převodník LAN/RS232 slouží k připojení zařízení komunikujících sériovým protokolem RS232 do počítačové sítě ETHERNET s využitím protokolu TCP/IP nebo UDP/IP.

Rozhraní RS232 je dostupné na svorkovnici (DCD, TXD, RXD, GND). Protokol sériové linky (rychlost, parita, ...) je konfigurovatelný softwarově.

Pro nastavení použijte optimálně program EDS.

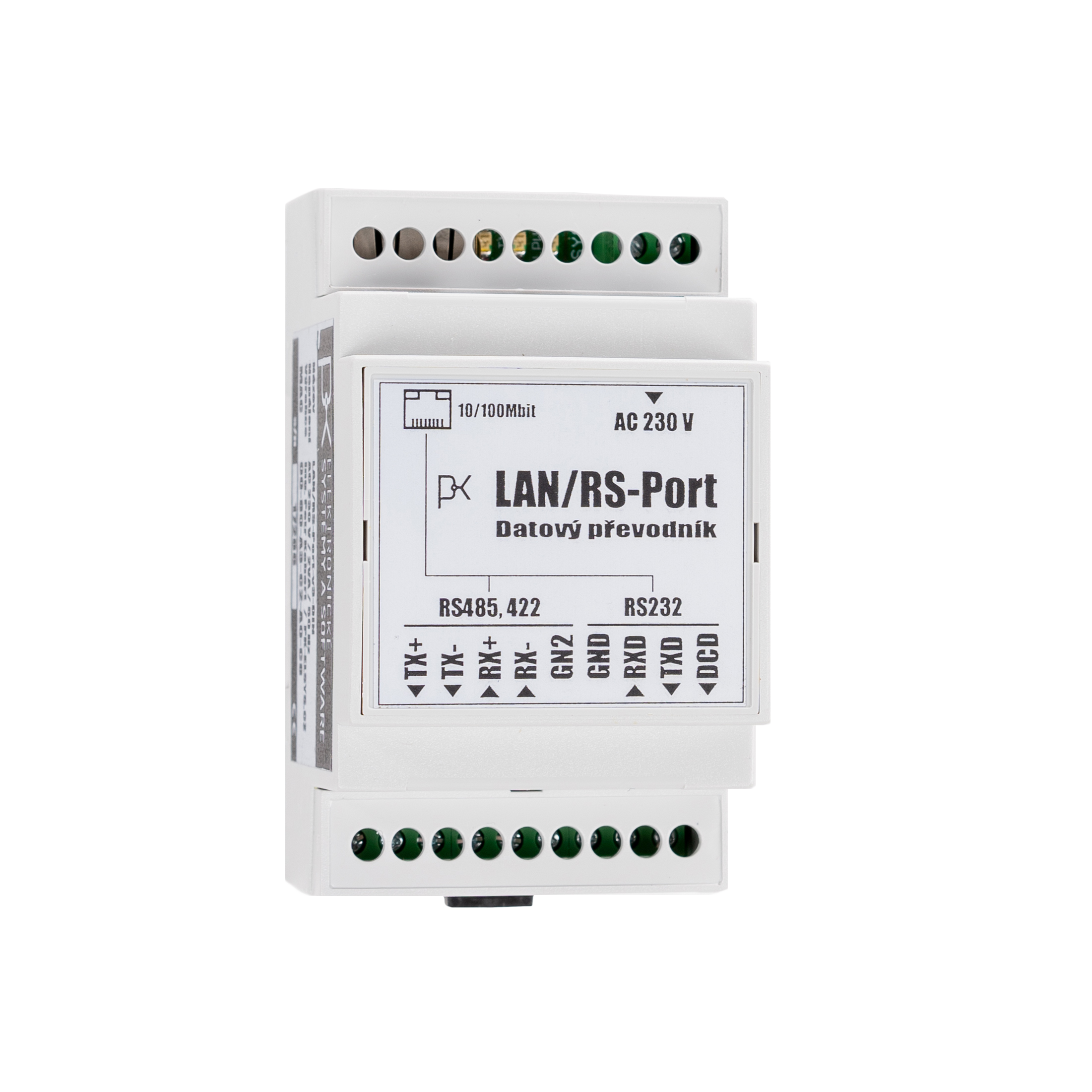

LAN-RS-Port-DIN



Popis

  • RS232 (DCD, TXD, RXD)
  • RS485 (dvoudrát, galv. odděleno)
  • RS422 (čtyřdrát, galv. odděleno)
  • ETHERNET 10/100
  • Napájení AC 230 V / 2 VA

Převodník LAN/RS-Port slouží k připojení zařízení komunikujících sériovým protokolem RS232, RS485 a RS422 do počítačové sítě ETHERNET s využitím protokolu TCP/IP nebo UDP/IP.

Protokol sériové linky (rychlost, parita, ...)  a přepínání mezi RS232/RS485/RS422 je konfigurovatelné softwarově + propojka uvnitř. Rozhraní RS485 a RS422 je galvanicky odděleno od ostatních částí převodníku.

Pro nastavení lze použít program EDS.

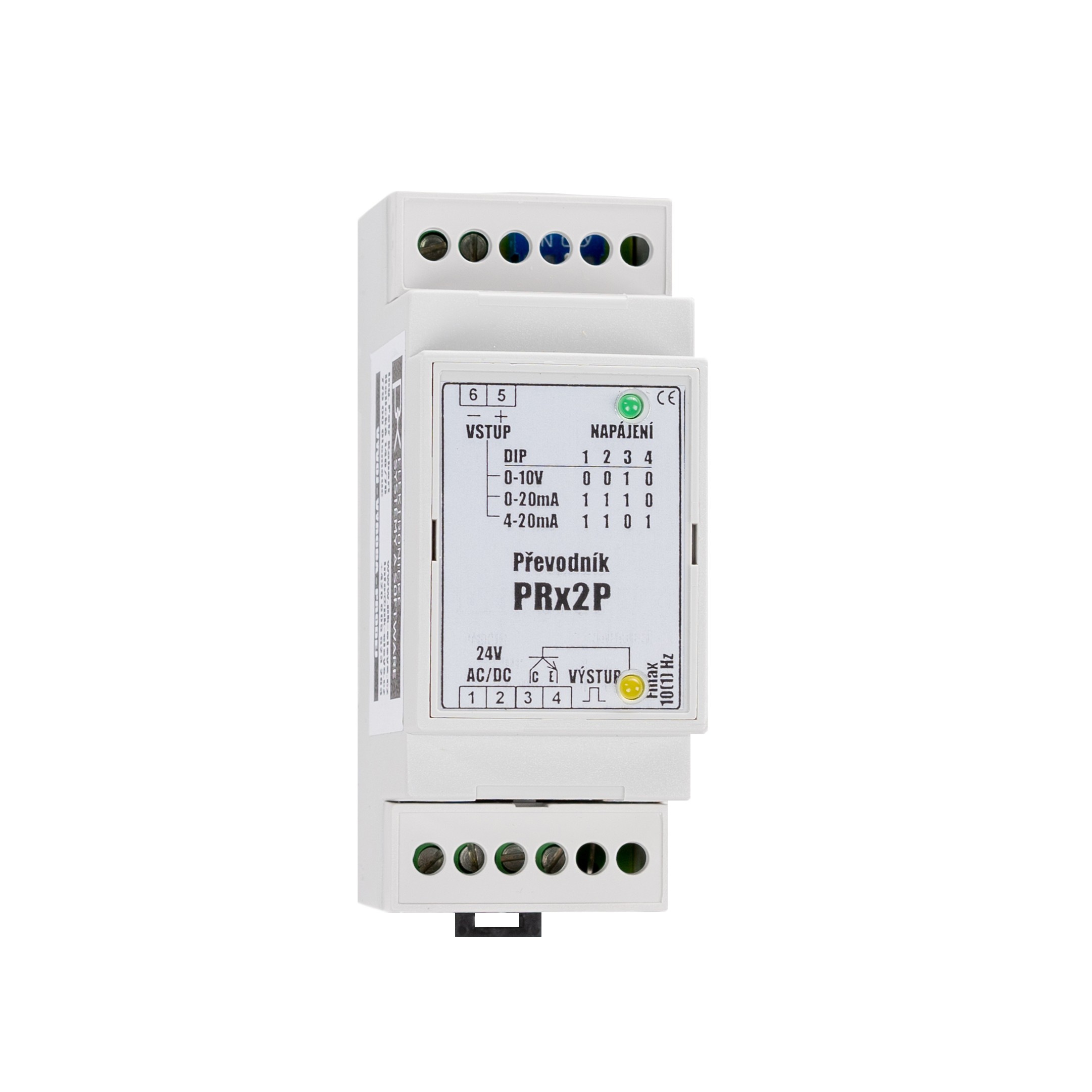

PRx2P



Popis

  • 0-20 mA (Rin = 50)
  • 4-20 mA (Rin = 50)
  • 0-10 V (Rin = 100k)
  • impulzní výstup 0-10(1) Hz
    (tranzistor OK: 30V/20 mA)
  • přesnost + linearita 1%
  • napájení DC 24 V / 50 mA max.
  • teplotní rozsah -10 až +40°C

Převodník PRx2P patří do skupiny převodníků U/F resp. I/F. Vstupní napětí nebo proud (dle nastavení DIP) je převáděn na sérii impulzů jejichž frekvence je přímo úměrná velikosti vstupního napětí resp. proudu. Šířka impulzu se nemění. Výstup má charakter tranzistoru s otevřeným kolektorem tzn. je pasivní. Převod (0-10 Hz nebo 0-1 Hz)  je nastaven pomocí propojky JP2 uvnitř přístroje. Propojka je přístupná po sejmutí horního štítku. Na požádání lze převod a šířku impulzu změnit.



PS600PD

Zařízení ATS-mikro je určeno pro měření a regulaci spotřeby elektrické energie, ale také spotřeby plynu, tepla či jiných médií.

Základní interval regulace je 1/2 hodina, dále pak hodina nebo 24 hodin (pro plyn).

Tento rozměrově malý a kompaktní (vše v jednom modulu), ale výkonný přístroj najde uplatnění především v malých a středních provozech, kde není zapotřebí monitorovat další měření a pro regulaci postačí čtyři regulační stupně. Ve větších provozech lze přístrojem regulovat spotřebu dílčích odběrů (např. nájemce, apod.)

Vstupy měření jsou digitální (celkem 3+1) - připojují se na elektroměry s impulsním výstupem. Vstupy jsou tzv. aktivní - připojují se k impulsnímu vysílači s bezpotenciálovým kontaktem nebo tranzistorem s otevřeným kolektorem.

Regulační výstupy (celkem 4) jsou realizovány bezpotenciálovými kontakty relé. Provozní stav může být uživatelsky nastaven: kontakt sepnut / rozepnut.



  • Synchronizaci zajišťuje signál elektroměru nebo interní zdroj reálného času
  • Základní měřící a regulační časovou jednotkou je "čtvrthodina"
  • Regulovat lze však i v delších intervalech - hodinový a denní regulační interval. Regulátor využívá velmi flexibilního kombinovaného kompenzačního + predikčního algoritmu. Nastavení lze snadno přizpůsobit konkrétním potřebám technologie provozu. Ve většině případů lze ponechat implicitní nastavení a pouze změnit požadované maximum výkonu / odběru a nastavit konstanty elektroměru.
  • Přístroj je vybaven sériovou linkou pro připojení k počítači. Počítačový program Max Communicator umožňuje nastavovat parametry regulace, zobrazovat aktuální stavy, a slouží také k archivaci a zpracování energetických diagramů (ATS-micro-S).
  • Prohlížení a nastavení údajů je možné přímo na přístroji (chráněno PIN). Pro zobrazení je použít dvouřádkový podsvětlený displej a ovládání tlačítková membránová klávesnice.

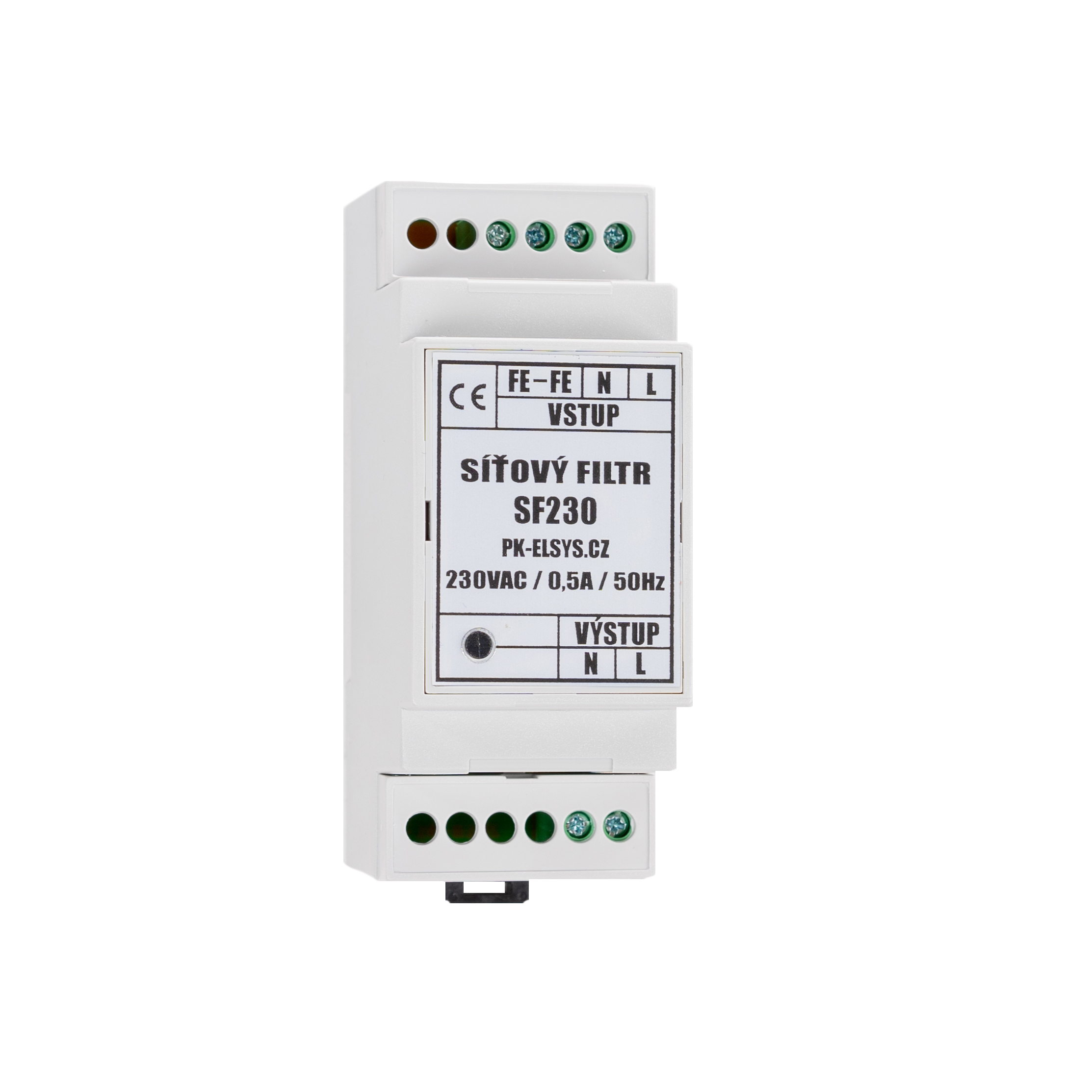

SF230

Zařízení ATS-mikro je určeno pro měření a regulaci spotřeby elektrické energie, ale také spotřeby plynu, tepla či jiných médií.

Základní interval regulace je 1/2 hodina, dále pak hodina nebo 24 hodin (pro plyn).

Tento rozměrově malý a kompaktní (vše v jednom modulu), ale výkonný přístroj najde uplatnění především v malých a středních provozech, kde není zapotřebí monitorovat další měření a pro regulaci postačí čtyři regulační stupně. Ve větších provozech lze přístrojem regulovat spotřebu dílčích odběrů (např. nájemce, apod.)

Vstupy měření jsou digitální (celkem 3+1) - připojují se na elektroměry s impulsním výstupem. Vstupy jsou tzv. aktivní - připojují se k impulsnímu vysílači s bezpotenciálovým kontaktem nebo tranzistorem s otevřeným kolektorem.

Regulační výstupy (celkem 4) jsou realizovány bezpotenciálovými kontakty relé. Provozní stav může být uživatelsky nastaven: kontakt sepnut / rozepnut.



  • Synchronizaci zajišťuje signál elektroměru nebo interní zdroj reálného času
  • Základní měřící a regulační časovou jednotkou je "čtvrthodina"
  • Regulovat lze však i v delších intervalech - hodinový a denní regulační interval. Regulátor využívá velmi flexibilního kombinovaného kompenzačního + predikčního algoritmu. Nastavení lze snadno přizpůsobit konkrétním potřebám technologie provozu. Ve většině případů lze ponechat implicitní nastavení a pouze změnit požadované maximum výkonu / odběru a nastavit konstanty elektroměru.
  • Přístroj je vybaven sériovou linkou pro připojení k počítači. Počítačový program Max Communicator umožňuje nastavovat parametry regulace, zobrazovat aktuální stavy, a slouží také k archivaci a zpracování energetických diagramů (ATS-micro-S).
  • Prohlížení a nastavení údajů je možné přímo na přístroji (chráněno PIN). Pro zobrazení je použít dvouřádkový podsvětlený displej a ovládání tlačítková membránová klávesnice.

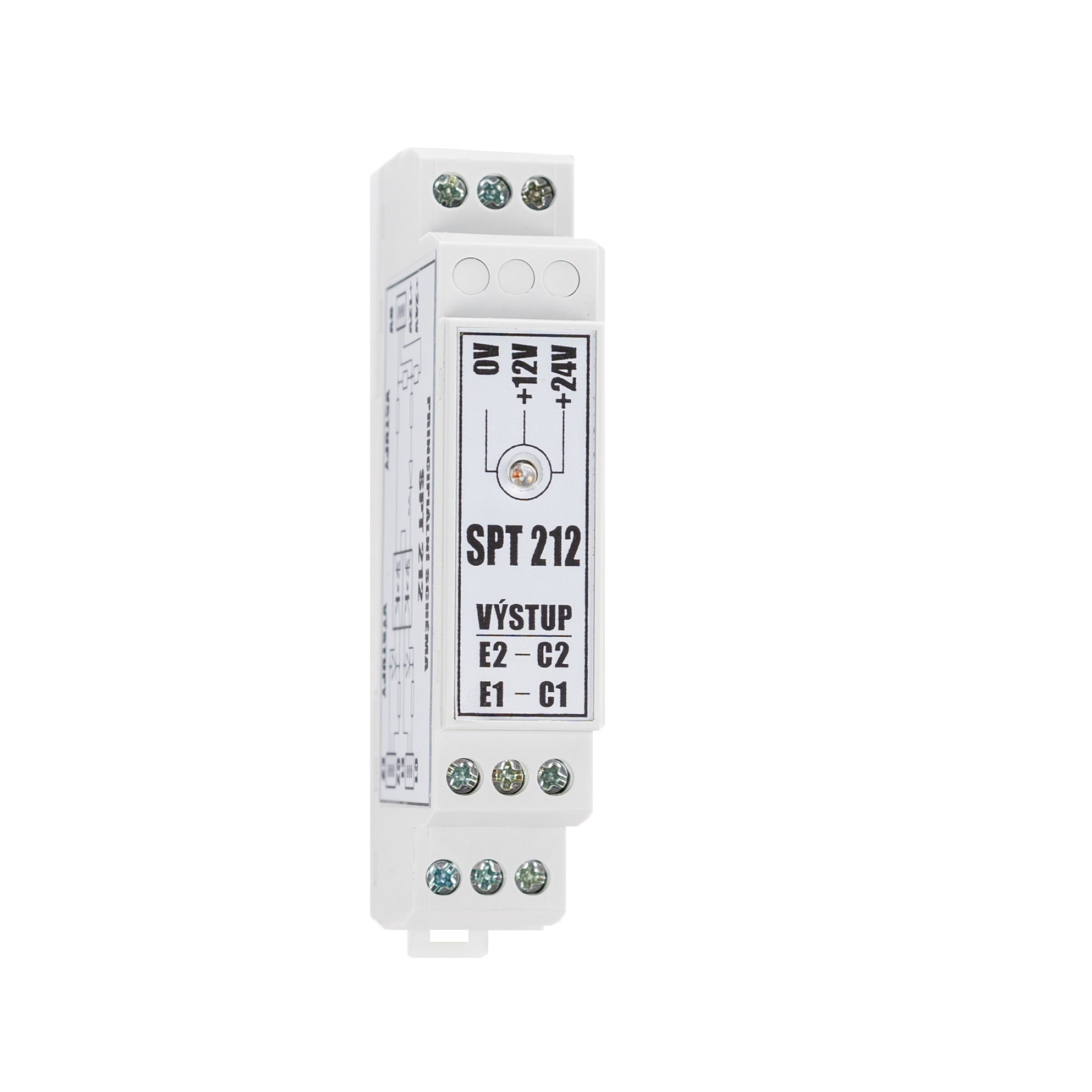

SPT-212

Zařízení ATS-mikro je určeno pro měření a regulaci spotřeby elektrické energie, ale také spotřeby plynu, tepla či jiných médií.

Základní interval regulace je 1/2 hodina, dále pak hodina nebo 24 hodin (pro plyn).

Tento rozměrově malý a kompaktní (vše v jednom modulu), ale výkonný přístroj najde uplatnění především v malých a středních provozech, kde není zapotřebí monitorovat další měření a pro regulaci postačí čtyři regulační stupně. Ve větších provozech lze přístrojem regulovat spotřebu dílčích odběrů (např. nájemce, apod.)

Vstupy měření jsou digitální (celkem 3+1) - připojují se na elektroměry s impulsním výstupem. Vstupy jsou tzv. aktivní - připojují se k impulsnímu vysílači s bezpotenciálovým kontaktem nebo tranzistorem s otevřeným kolektorem.

Regulační výstupy (celkem 4) jsou realizovány bezpotenciálovými kontakty relé. Provozní stav může být uživatelsky nastaven: kontakt sepnut / rozepnut.



  • Synchronizaci zajišťuje signál elektroměru nebo interní zdroj reálného času
  • Základní měřící a regulační časovou jednotkou je "čtvrthodina"
  • Regulovat lze však i v delších intervalech - hodinový a denní regulační interval. Regulátor využívá velmi flexibilního kombinovaného kompenzačního + predikčního algoritmu. Nastavení lze snadno přizpůsobit konkrétním potřebám technologie provozu. Ve většině případů lze ponechat implicitní nastavení a pouze změnit požadované maximum výkonu / odběru a nastavit konstanty elektroměru.
  • Přístroj je vybaven sériovou linkou pro připojení k počítači. Počítačový program Max Communicator umožňuje nastavovat parametry regulace, zobrazovat aktuální stavy, a slouží také k archivaci a zpracování energetických diagramů (ATS-micro-S).
  • Prohlížení a nastavení údajů je možné přímo na přístroji (chráněno PIN). Pro zobrazení je použít dvouřádkový podsvětlený displej a ovládání tlačítková membránová klávesnice.

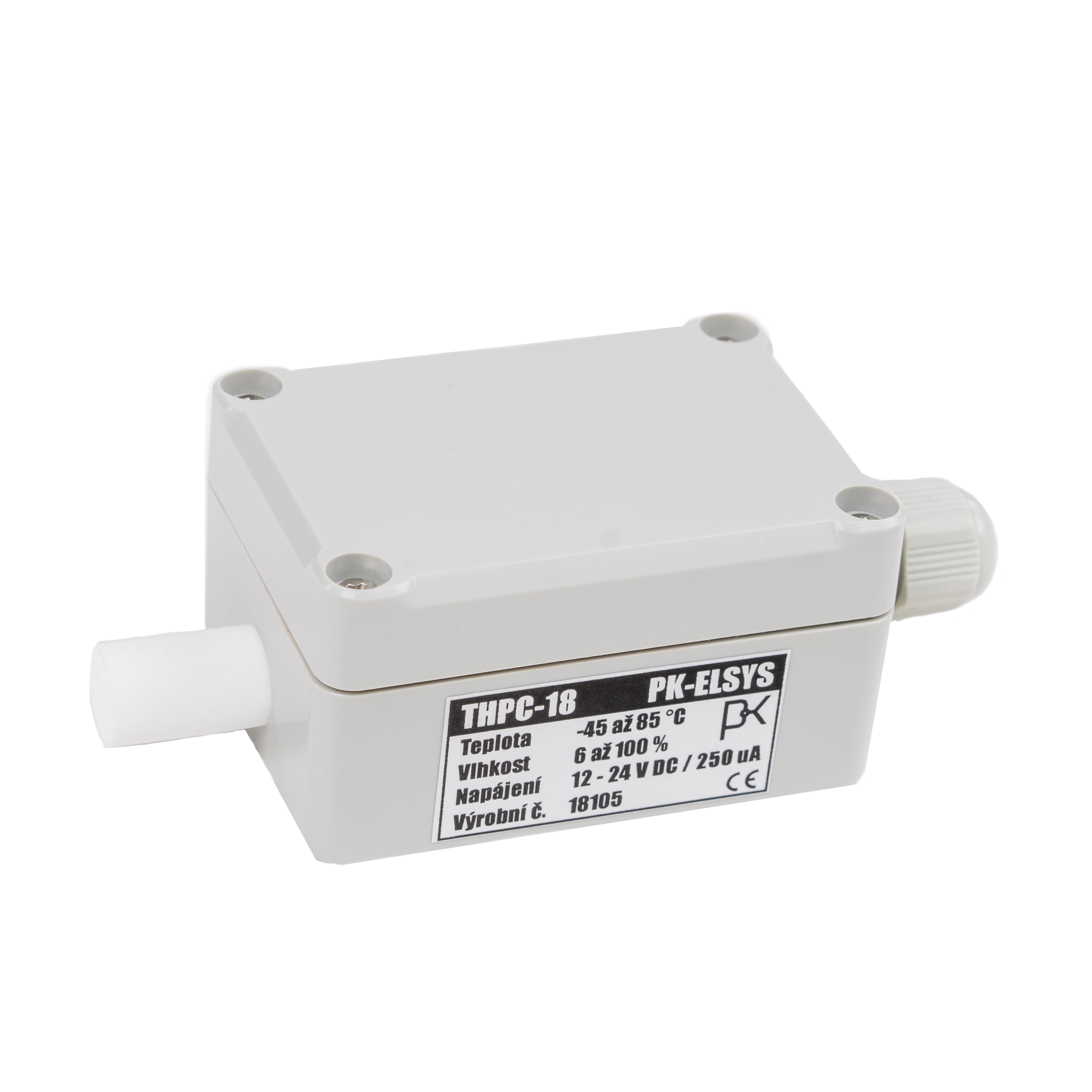

THPC-18

Zařízení ATS-mikro je určeno pro měření a regulaci spotřeby elektrické energie, ale také spotřeby plynu, tepla či jiných médií.

Základní interval regulace je 1/2 hodina, dále pak hodina nebo 24 hodin (pro plyn).

Tento rozměrově malý a kompaktní (vše v jednom modulu), ale výkonný přístroj najde uplatnění především v malých a středních provozech, kde není zapotřebí monitorovat další měření a pro regulaci postačí čtyři regulační stupně. Ve větších provozech lze přístrojem regulovat spotřebu dílčích odběrů (např. nájemce, apod.)

Vstupy měření jsou digitální (celkem 3+1) - připojují se na elektroměry s impulsním výstupem. Vstupy jsou tzv. aktivní - připojují se k impulsnímu vysílači s bezpotenciálovým kontaktem nebo tranzistorem s otevřeným kolektorem.

Regulační výstupy (celkem 4) jsou realizovány bezpotenciálovými kontakty relé. Provozní stav může být uživatelsky nastaven: kontakt sepnut / rozepnut.



  • Synchronizaci zajišťuje signál elektroměru nebo interní zdroj reálného času
  • Základní měřící a regulační časovou jednotkou je "čtvrthodina"
  • Regulovat lze však i v delších intervalech - hodinový a denní regulační interval. Regulátor využívá velmi flexibilního kombinovaného kompenzačního + predikčního algoritmu. Nastavení lze snadno přizpůsobit konkrétním potřebám technologie provozu. Ve většině případů lze ponechat implicitní nastavení a pouze změnit požadované maximum výkonu / odběru a nastavit konstanty elektroměru.
  • Přístroj je vybaven sériovou linkou pro připojení k počítači. Počítačový program Max Communicator umožňuje nastavovat parametry regulace, zobrazovat aktuální stavy, a slouží také k archivaci a zpracování energetických diagramů (ATS-micro-S).
  • Prohlížení a nastavení údajů je možné přímo na přístroji (chráněno PIN). Pro zobrazení je použít dvouřádkový podsvětlený displej a ovládání tlačítková membránová klávesnice.

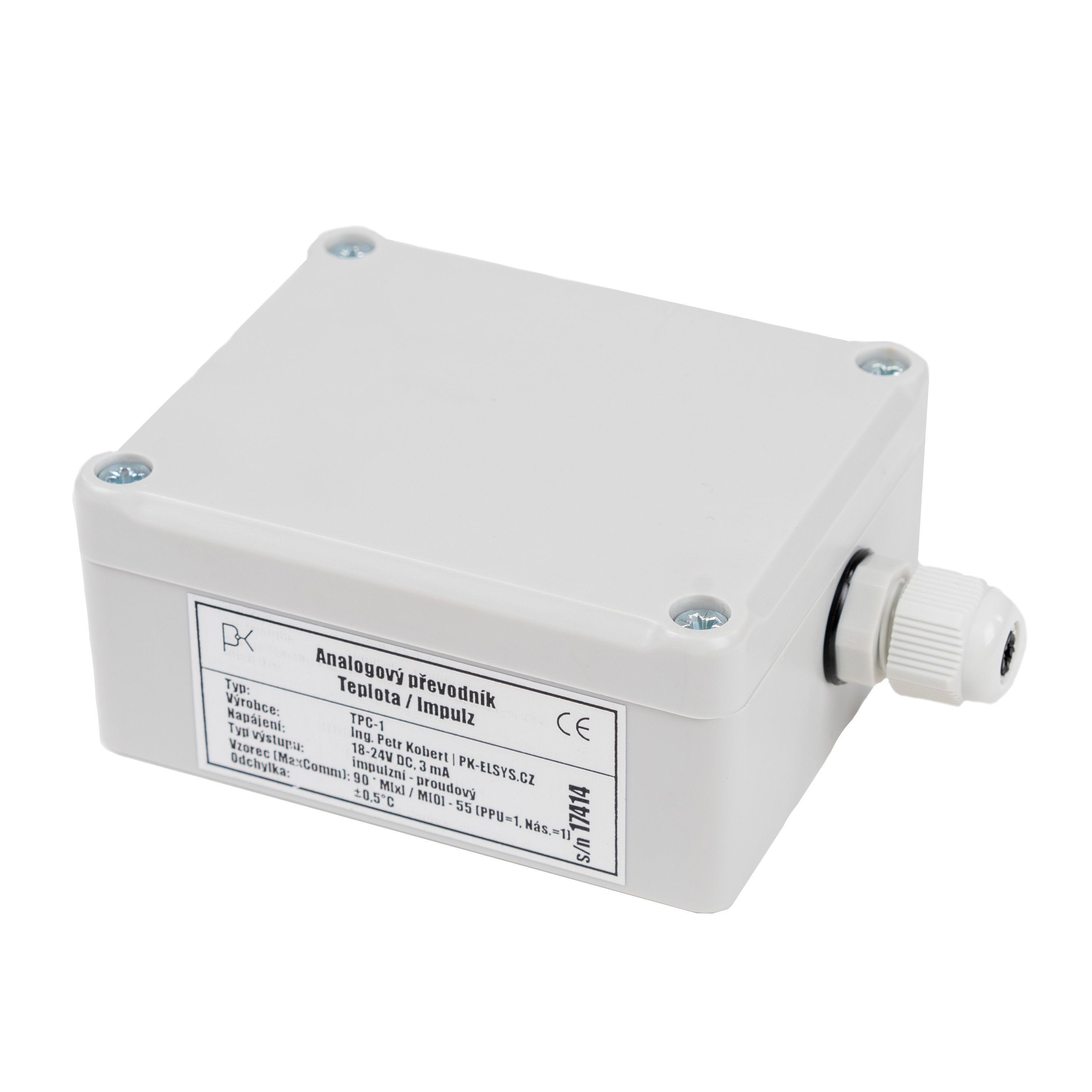

TPC-1

Zařízení ATS-mikro je určeno pro měření a regulaci spotřeby elektrické energie, ale také spotřeby plynu, tepla či jiných médií.

Základní interval regulace je 1/2 hodina, dále pak hodina nebo 24 hodin (pro plyn).

Tento rozměrově malý a kompaktní (vše v jednom modulu), ale výkonný přístroj najde uplatnění především v malých a středních provozech, kde není zapotřebí monitorovat další měření a pro regulaci postačí čtyři regulační stupně. Ve větších provozech lze přístrojem regulovat spotřebu dílčích odběrů (např. nájemce, apod.)

Vstupy měření jsou digitální (celkem 3+1) - připojují se na elektroměry s impulsním výstupem. Vstupy jsou tzv. aktivní - připojují se k impulsnímu vysílači s bezpotenciálovým kontaktem nebo tranzistorem s otevřeným kolektorem.

Regulační výstupy (celkem 4) jsou realizovány bezpotenciálovými kontakty relé. Provozní stav může být uživatelsky nastaven: kontakt sepnut / rozepnut.



  • Synchronizaci zajišťuje signál elektroměru nebo interní zdroj reálného času
  • Základní měřící a regulační časovou jednotkou je "čtvrthodina"
  • Regulovat lze však i v delších intervalech - hodinový a denní regulační interval. Regulátor využívá velmi flexibilního kombinovaného kompenzačního + predikčního algoritmu. Nastavení lze snadno přizpůsobit konkrétním potřebám technologie provozu. Ve většině případů lze ponechat implicitní nastavení a pouze změnit požadované maximum výkonu / odběru a nastavit konstanty elektroměru.
  • Přístroj je vybaven sériovou linkou pro připojení k počítači. Počítačový program Max Communicator umožňuje nastavovat parametry regulace, zobrazovat aktuální stavy, a slouží také k archivaci a zpracování energetických diagramů (ATS-micro-S).
  • Prohlížení a nastavení údajů je možné přímo na přístroji (chráněno PIN). Pro zobrazení je použít dvouřádkový podsvětlený displej a ovládání tlačítková membránová klávesnice.
